PBF-10

Kod adı PBF-10 olan ve uzaktan takip edebileceğimiz on beşinci piko balon
uçuşumuza (12 Mart 2018) başladık. Bu uçuşun amacı yeni bir modülü ilk defa havada test etmek.

Not: Balonumuz  enerjisini güneşten aldığı için sadece gündüzleri sinyal gönderiyor ve bulunduğu bölgede bu sinyali alabilecek bir istasyon (APRS iGate) varsa yukarıdaki linkteki haritada gözüküyor. Özellikle Amerika, Avrupa, Çinin doğu bölgesi ve Japonya dışında pek iGate bulunmuyor.


2. Gün (13 Mart 2018) : Balonumuz ikinci gününde sabahtan tam tahmin ettiğimiz gibi Siirt civarlarında ilk sinyallerini atmaya başladı. Fakat daha sonra o bölgede hi. iGate olmadığı için ancak kısa bir süre Kars’taki Digipeater’lar sayesinde takip edebildik.

Fakat bizim açımızdan test gayet başarılı geçti. Modülümüz bir geceyi de başarıyla atlattı. Hatta 9 bin metrelere kadar çıktı. Bundan sonra sinyal almayı beklemiyoruz Çin’in doğusuna kadar iGate olmadığı ve yolu üzerinde Himalayalar bulunduğu için.

Bir tek belki Pakistan’dan geçerse bir sinyal alabiliriz. Pakistan’daki radyo amatörlerine haber verdik. Bizim için 144.800 MHz frekansını dinleyecekler.

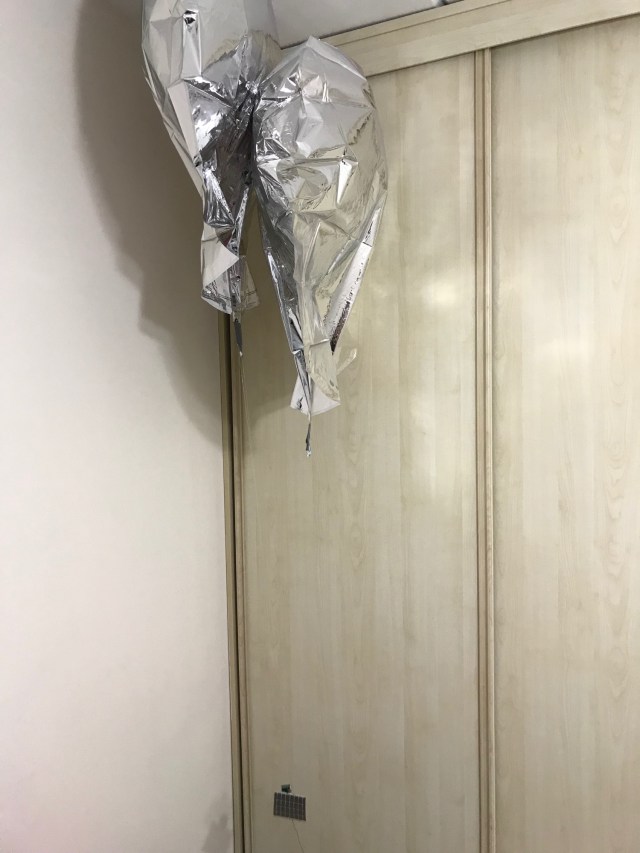

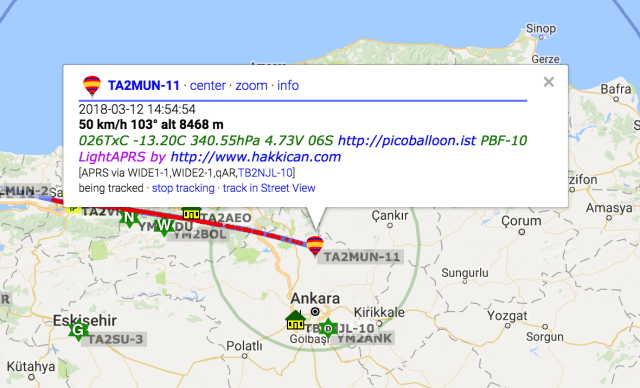

1. Gün (12 Mart 2018) : Balonumuz ilk gününde Ankara açıklarına kadar ulaştı. İki balon kullandığım için 9 bin metreyi geçemedi ama yine de 8.468 metre gibi gayet iyi bir yüksekliğe kadar çıkabildi. İlk gün için modül de gayet güzel çalıştı.

Şu an balonumuz Güney Doğu bölgesine doğru ilerliyor. Maalesef o bölgelerde çok fazla iGate yok. Eğer gece yavaş gitmez ise yarın sabah hiç sinyal almama ihtimalimiz var. Fakat yine de bir şans var, bekleyip göreceğiz 🙂

——————————–

Uçuşlarımızı yakından takip edenlerler bilirler. Geçtiğimiz aralık ayında en son, Almanya’da yaşayan Taner arkadaşımızın geliştirdiği modülü test etmiştik. (Bakınız: PicoAPRS-6) Bu sefer de Erzurum’da yaşayan Hakkı Can isimli arkadaşımızın LightAPRS ismini verdiğini modülünü test ediyorum.

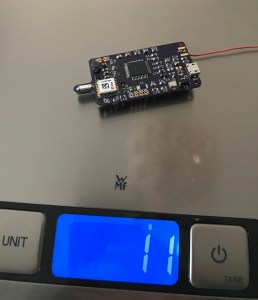

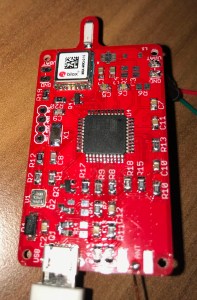

Hakkı ile şu an okumakta olduğunuz blog sayesinde yaklaşık 3-4 ay önce tanıştık, kendisi de hem elektroniğe, hem de piko balon hobisine meraklıymış. Taner’inkine benzer bir modül yapma arzusundan bahsedince ben de her zaman olduğu gibi her türlü desteğe hazır olduğumu belirttim ve 3-4 ay gibi kısa bir sürede Hakkı aşağıda resimlerini gördüğünüz yaklaşık 11 gram ağırlığındaki ilk prototipler ortaya çıkardı.



Erzurum’da kış aylarında pek güneş olmadığı ve kötü hava koşulları nedeniyle dışarıda pek test yapma imkanı olmadığı için, İstanbul’da hava güzel oldukça testler konusunda ben yardımcı olmaya çalıştım. Ayrıca Hakkı, modülün yazılımını açık kaynak kodlu yapmayı düşündüğü için ben ayrıca yazılımında da ufak tefek katkı sağlama imkanı buldum. (Lokasyon bazlı frekans değiştirme, APRS paketlerine timestamp ekleme ve status mesajı yollama, vs. gibi)

LightAPRS’in başlıca özellikleri de şöyle:

  • Atmega32u4 İşlemci
  • UBlox MAX-M8Q GPS modülü
  • Dorji DRA818V Radyo modülü ile 0.5 veya 1Watt çıkış gücü
  • BMP 180 basınç ve sıcaklık sensörü
  • Min 3.6V – Max 16V (Step down regülatörü var)
  • Uyku modunda 5mA güç tüketimi tüketimi

Tabii yazının başında da belirttiğim gibi şu an prototip aşamasında ve ilk defa bir uçuşta test edeceğiz. Daha yukarıya çıkmadan bazı önemli sorunlar tespit ettik. Örneğin daha güçlü bir işlemciye ihtiyaç olduğunu gördük, modülasyonla ilgili bazı sorunlar farkettik. Dolayısıyla acaba yüksek irtifada başka sorunlar da çıkar mı acaba diye elimizdeki prototiplerle de uçuş testlerine başlıyoruz.

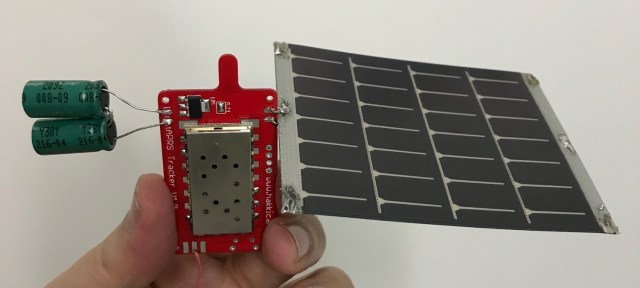

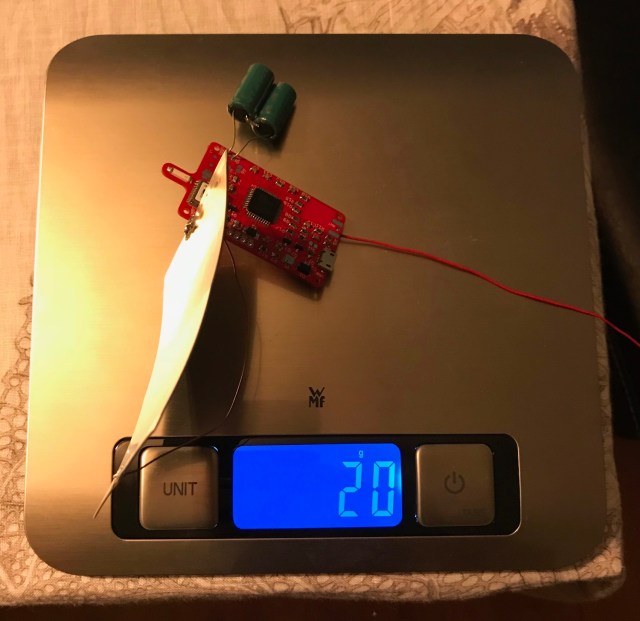

Bu uçuşta da yine bir adet 4.8V ve 50mA’lık bir panel, ve de 2 adet 5F’lik kapasitör kullandık. Bu yüzden toplam ağırlık 20 gram oldu.

Modülün uyku modunda güç tüketimi 5 mA’ya düşebildiği için, yazılım GPS fix olduktan sonra kapasitörlerin 4.5V’ye kadar dolmasını bekliyor ve ondan sonra da APRS sinyalini yolluyor.

Not: APRS konusunda daha detaylı bilgi almak için bu yazımıza göz atabilirsiniz. Ayrıca bu balon hobisi konusunda hiç bilgi sahibi değilseniz, lütfen önce “Sık Sorulan Sorular sayfamıza bir gözatın.

Yayın Yapılacak Frekanslar

Balonumuz;

Avrupa’da ise 144.800 MHz‘den 1 Watt çıkış gücünde,
Amerika’da ise 144.390 MHz‘den 1 Watt çıkış gücünde,
Çin’de ise 144.640 MHz‘den 1 Watt çıkış gücünde,
diğer bölgelerde ise 144.800 MHz‘den 1 Watt çıkış gücünde yayın yapacak.

PPF-10’dA Kullanılan Modüllerin ve Malzemelerin Tüm Listesi

  • LightAPRS Prototip : Şu an geliştirme aşamasında. Satışı olur mu şu an o da net değil, detaylı bilgi için: http://www.hakkican.com
  • Silver Giant Round 36″ Qualatex Foil Balloon : Alüminyum parti balonu kullanıyoruz fakat Türkiye’de bu kalitede ve büyüklükte bulmak zor olduğu için Amerika’dan getirtiyorum hep. Fakat parti malzemeleri satan mağazalarda başka markaların daha küçük ebatlılarını (18″ çapında) bulabilirsiniz. https://www.amazon.com/gp/product/B01EZXG3AS
  • Balon için helyum :  Hidrojene göre daha pahalı ama kesinlikle çok çok daha güvenli. Kesinlike helyum ile başlayın, ayrıca parti malzemeleri satan yerlerde kolayca bulabilirsiniz. (Lütfen uzmanlaşmadan ve gerekli eğitimi almadan hidrojen kullanmayın. Hidrojen çok yanıcı bir gazdır.)

Henüz göz atmadıysanız Sık Sorulan Sorular sayfamıza bir göz atmanızı öneririz 🙂 Ayrıca bir sonraki uçuş için de hazırlıklara devam ediyoruz.

Mustafa Tan
TA2MUN

Bu yazı APRS, Genel içinde yayınlandı ve , , , , , , , , , , , , , , , , , , olarak etiketlendi. Kalıcı bağlantıyı yer imlerinize ekleyin.

6 Responses to PBF-10

  1. hozermd dedi ki:

    Hiç uzun dönemde geri bildirim aldığınız bir modül oldu mu?

    Beğen

    • mustafatan75 dedi ki:

      Olmadı ama şu an kullandığımız balonlarla alma ihtimalimiz %10. Çünkü yüksek irtifaya çıkamıyoruz. Gündüz 9 bin metre olduğuna bakmayın. Gece güneş gidince yani balon soğuyunca irtafası 7 bin metrelere kadar düşüyor. Bu da balonlarımızın bulut içine girme ihtimalini arttırıyor. Balon buluta girdiği anda da su taneciklerinin yarattığı ağırlıkla aşağıya düşüyor (ayrıca soğuk hava buza neden oluyor buluttaki su ile karşılaşında, bu da balonun bozulmasına neden oluyor)

      Bu yüzden alternatif balon arayışım devam ediyor. Yakında da paylaşacağım.

      Bir de yakında HF (WSPR) modülleri de kullanmaya başlayacağız. Bu sayede balonlarımızı daha uzaklardan takip edebileceğiz eğer uzaklara gidebilirlerse 🙂 Bu konuda da bir yazı paylaşacağım yakında.

      Liked by 1 kişi

  2. Mikael dedi ki:

    Hi, reading up on your blog after I saw your balloon on habhub site, I have sent up a few balloon trackers as well and come to the conclusion that the qualatex balloons nowdays are not verry good for flights, I have migrated to a new type of balloon, found verry cheaply on Aliexpress, I have made two flights with them and both have circumnavigated the earth, or allmost, I have one flying right now and it have to call in today to have made a complete circle but I have high hopes it does in a couple of hours 🙂
    link to the balloons and to the tracker flying under my call SA6BSS-9 that was realeased the 14 March, it should call in today over Central Sweden.


    https://www.aliexpress.com/item/24-Inch-1pcs-Clear-Foil-Balloons-Transparent-Aluminum-Balloon-Wedding-Birthday-Party-Decorations-Balon-Globos/32699218436.html?spm=a2g0s.9042311.0.0.8S6SIw

    **make sure you get the 36″

    Beğen

  3. mustafatan75 dedi ki:

    Thanks Mikael 🙂

    Beğen
