LoRaWAN Tracker – PBF-23

Yeni geliştirdiğimiz LoRaWAN Tracker ile Helium LoRaWAN ağında bir test uçuşu daha yapıyoruz. Yazının sonunda takip linkini ve güncellemeleri bulabilirsiniz.

Geçen sene bir yazımızda kısaca LoRa ve LoRaWAN teknolojisinden bahsetmiş, bir önceki yazımızda da ikinci test uçuşumuzu paylaşmıştım. Ayrıca LoRaWAN Tracker’ımızı resmen yayınlamış https://github.com/lightaprs/LightTracker-1.0 adresinden paylaşmıştık. Bu yüzden eğer LoRa veya LoRaWAN teknolojisini ilk defa duyuyorsanız lütfen önceki yazılarımıza bir gözatın.

lorawan-light-tracker-testBu test uçuşunun amacı hızla büyüyen Helium LoRaWAN ağında farklı Spreading Factor (SF) değerlerini test etmek. Normalde balonlarda genelde SF10 kullanılır sinyal daha uzun mesafelere daha rahat ulaştığı için. Fakat Helium ağında hotspot sahipleri daha fazla ödül alabilmek için çatılarına yüksek kazançlı antenler kuruyorlar ve sinyalleri daha iyi duyabilmek için çok uğraşıyorlar. İşte bu yüzden bu uçuşta sadece SF10 değil, her bir beaconda değişecek şekilde SF7, SF8, SF9 ve SF 10 kullanıyoruz.

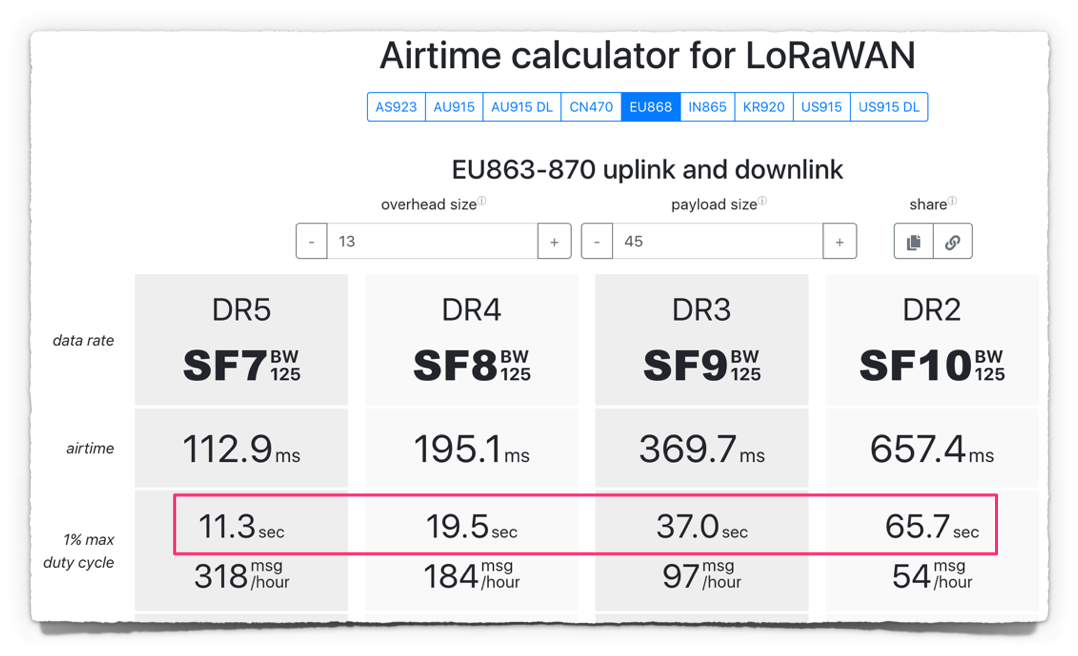

pbf-23-airtime-calculatorDaha düşük SF kullanmanın bir avantajı da TX interval’in düşük tutulabilmesi. SF10 kullandığımızda 45 byte’lık bir payload size için iki beacon arasında 65 saniye olması gerekiyor. Fakat SF7 kullandığımızda bu süre 11 saniyeye inebiliyor. Yukarıdaki ekran görüntüsündeki Airtime Calculator’a bu linkten ulaşabilirsiniz.

pbf-23-helium-console

Bu arada açıkçası SF7 kullandığımızda bu kadar iyi bir performans beklemiyordum.  SF7 ile bir beacon attığında 20 adet hotspot duymaz diye düşünüyordum ama sonuç beklediğimden daha iyi çıktı.

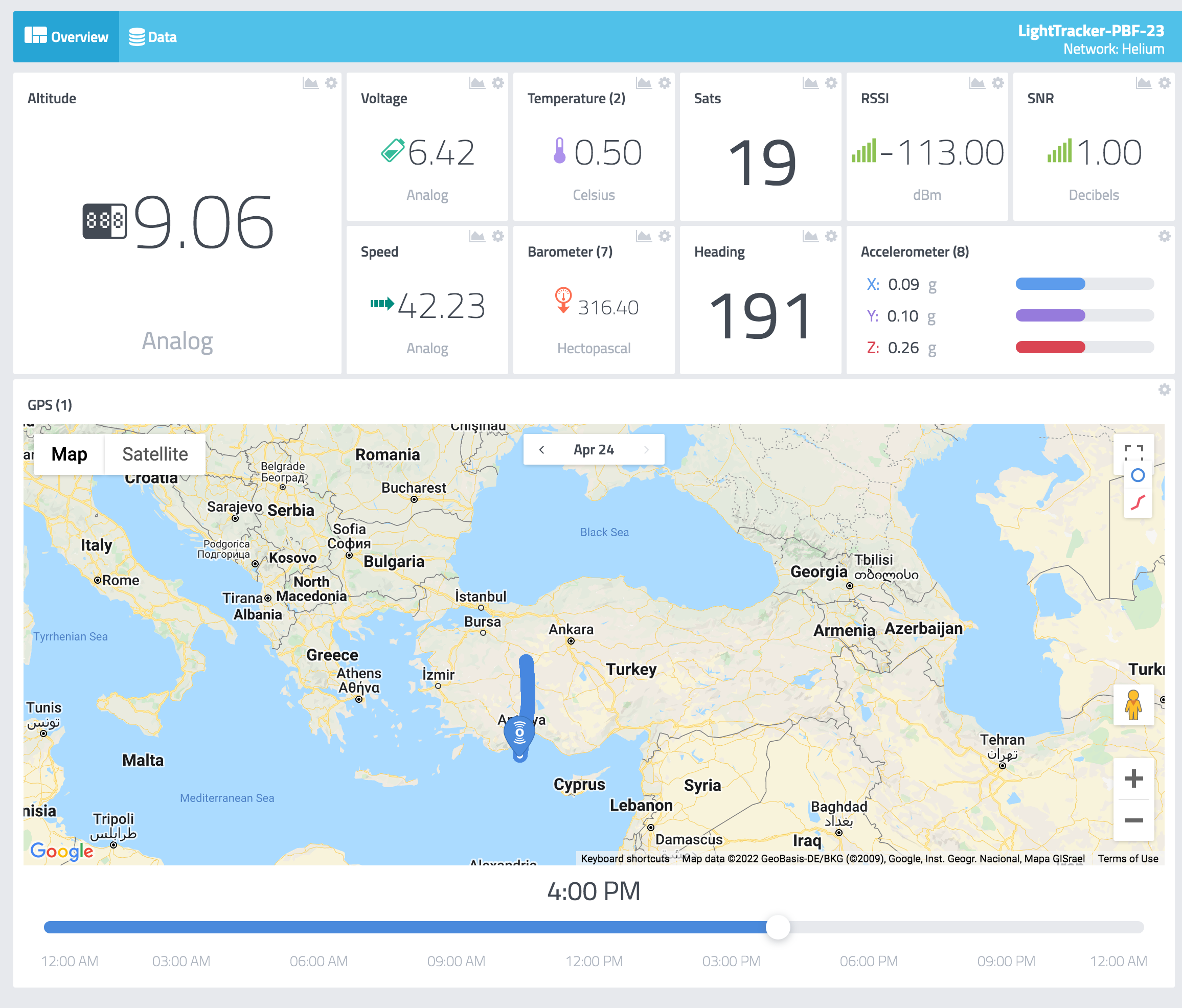

pbf-23-cayenne-dashboard

Bu arada sistemin toplam ağırlığı bir önceki uçuştaki gibi aynı, yani yaklaşık 11 gram. Nerdeyse bire bir aynı şekilde hazırladım. Herşey aynı olduğu için farklı bir foto paylaşmadım.

Bu testte kullandığımız payload’un toplam ağırlığı 10.65 gram

Yazının devamında takip edebildiğimiz her gün için ayrıca güncellemeler paylaştım. Arada sayfayı ziyaret edip siz de gelişmeleri takip edebilirsiniz 🙂

Modülümüz kısmen helyum dolu 2 adet parti balonu ile göğe yükselirken 🙂

Balonumuzu aşağıdaki adresten de takip edebilirsiniz. LoRaWAN ağından aldığım datayı Amatör Telsizci olduğum için aprs.fi’ye yönlendiriyorum. Her beacon’da sinyal aldığı 20 hotspottan bir tanesini harita üzerinde ev ikonu şeklinde geçici gösteriyorum. Ev yani hotspot ikonuna tıklarsanız hotspot’un ismini görebilirsiniz.

Takip Linki:

Dördüncü Gün (27 Nisan 2022):

Balonumuzdan dördüncü gün hiç ummadığımız bir şekilde sinyal aldık. Açıkçası ben balon sabah uyandığında tam Hazar Denizinin ortasında olur yakındaki hotspotlara ulaştıramaz sinyalini diyordum ama İran’ın kuzeyindeki tek bir hotspot ile konuşmayı başararak sisteme “Join” olmayı ve sinyal göndermeyi başardır sabah 1-2 saat.

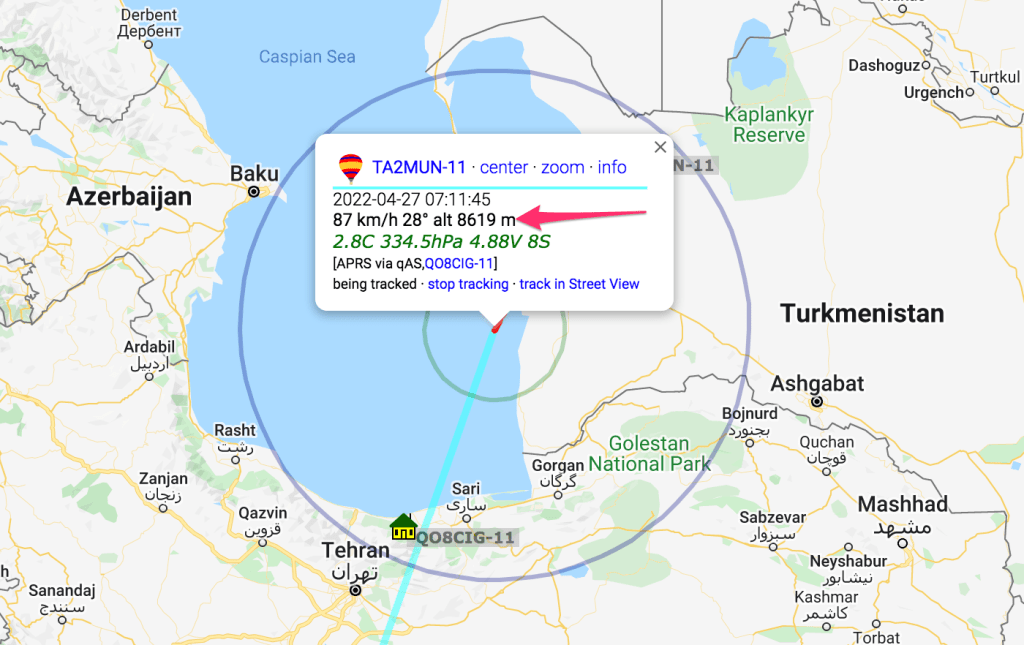

Fakat o bölge maalesef parçalı bulutluydu ve balonun irtifasını kaybetmeye başladığını gördüm ilk yolladığı sinyallerde. Normalde 9 bin metrenin üzerinde olması gerekirken sabah uyandığında ilk sinyali attığında aşağıdaki gibi 8.619 metre gösteriyordu.

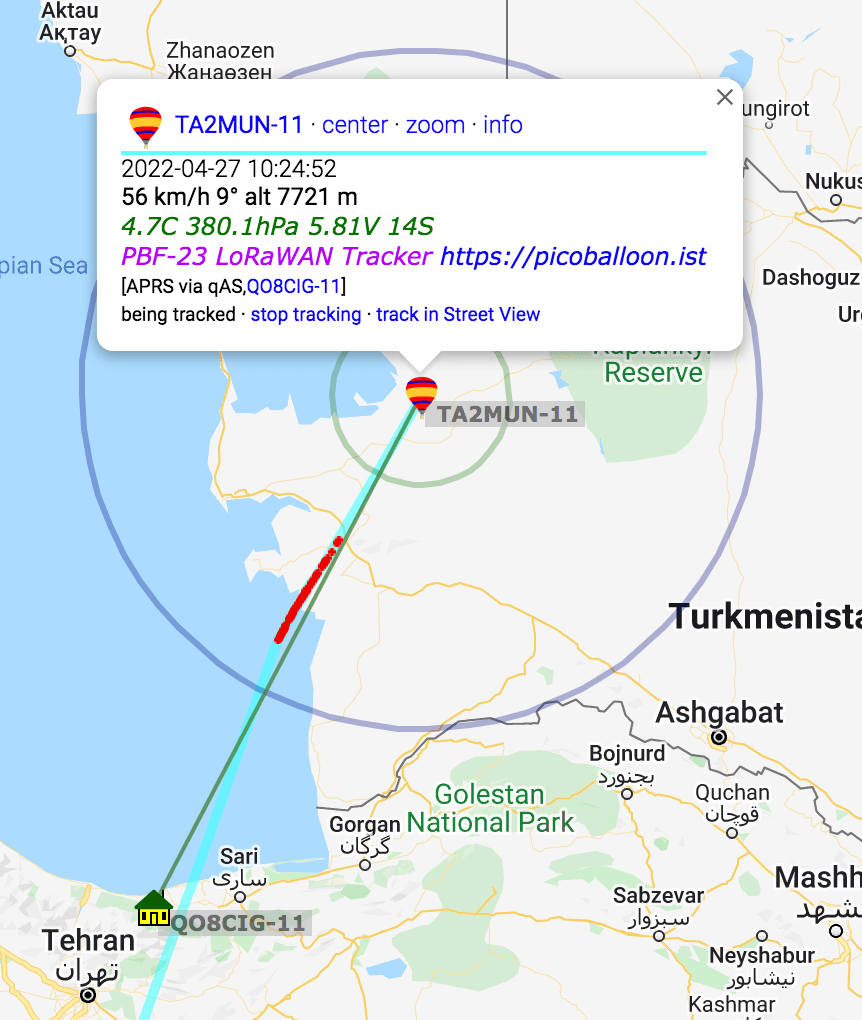

Hatta sabah haberleştiği hotspotun kapsama alanın dışına çıktıktan 2 saat sonra yine aynı hotspot tarafından çok ilginç bir şekilde 2 beacon daha duyuldu. İlginç diyorum çünkü bu sinyaller balonun LoS (Line of Sight) sınırının (300km) çok ötesinde bir mesafeden (547km) duyuldu.

Tahminim balondan daha yüksek irtifadaki bulutlar sayesinde sinyaller yansıma yaparak çok uzaktaki hotspot’a ulaşmayı başardı. Yoksa çok zor o mesafeye sinyalin gitmesi.

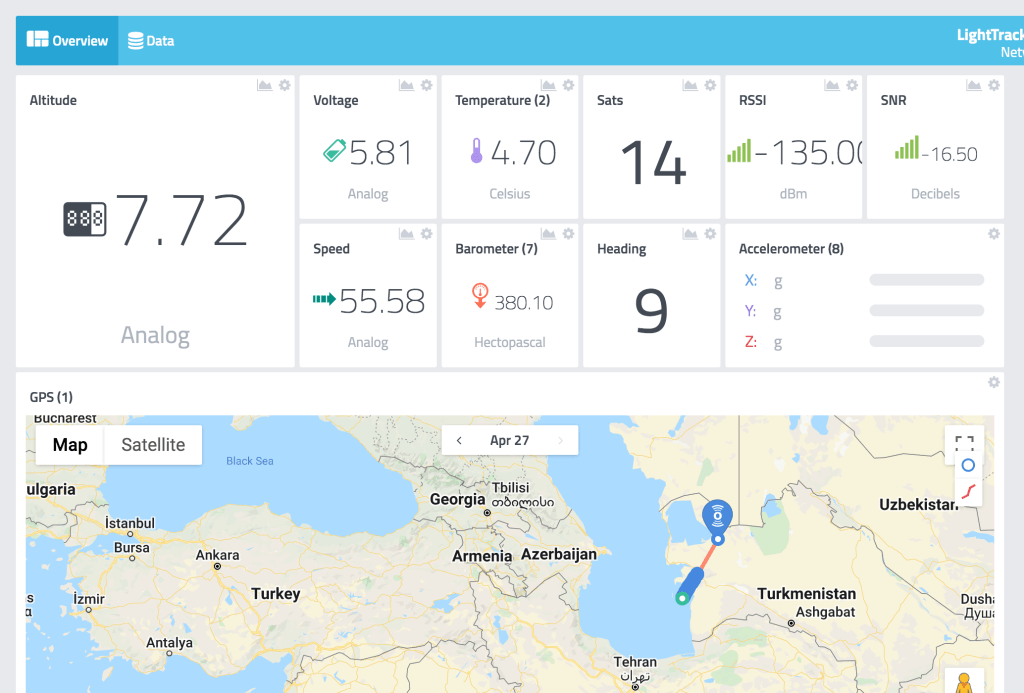

Bu arada balonun son attığı beacon’daki irtifa 7.721 metreydi. Bu demek ki balonumuz bulutların içine girip duruyor, bulutlardan topladığı nem de donarak buluta ekstra ağırlık yapıyor. Dolayısıyla balonumuz bugün büyük ihtimalle düşmüştür, bir sonraki günü görme ihtimali pek yok.

Üçüncü Gün (26 Nisan 2022):

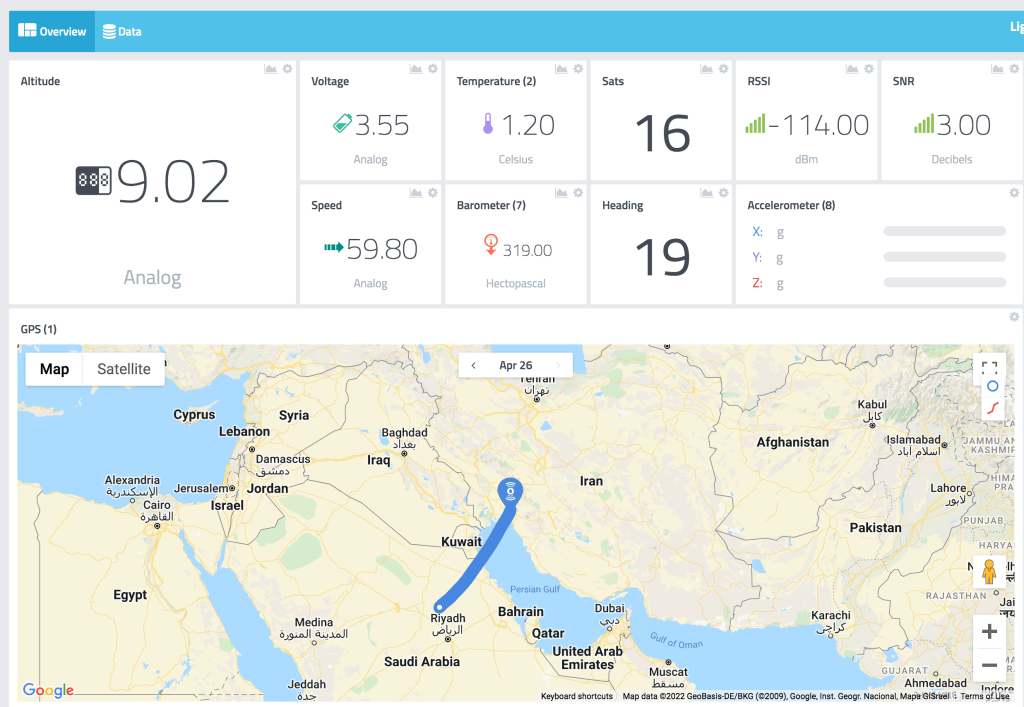

Üçüncü günde beklediğim gibi balon uyandığı gibi Helium ağın Join olabildi ve güneş batıncaya kadar kesintisiz sinyal yollamaya devam etti. Ayrıca halen 9 bin metre yükseklikte, yağmur bulutlarına denk gelmediği sürece bu şekilde devam eder diye umuyorum.

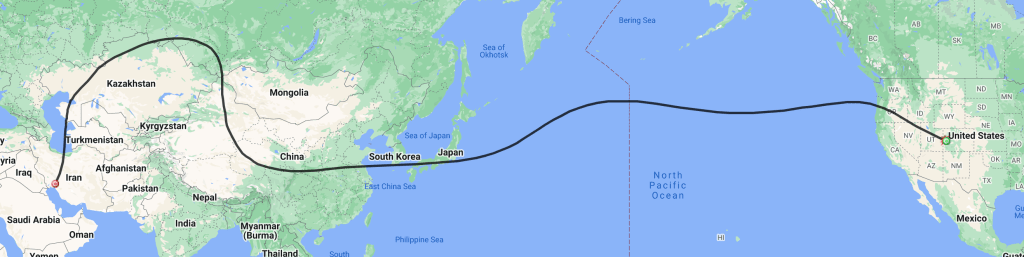

Balonumuzun rotası da daha kuzeye kaymış gibi gözüküyor aşağıdaki simülasyonda olduğu gibi. Yarın sabah da Hazar Denizinin ortasında uyanmasını bekliyoruz fakat maalesef İran’daki veya Rusya’daki hotspot’lara hep uzakta kalıyor olacak. Bu yüzden yarın sinyal yollamasını beklemiyorum. Çin’in frekansı çok farklı olduğu için de ancak 4-5 gün sonra Japonya’ya ulaşırsa sinyal yollamasını bekliyorum.

İkinci Gün (25 Nisan 2022):

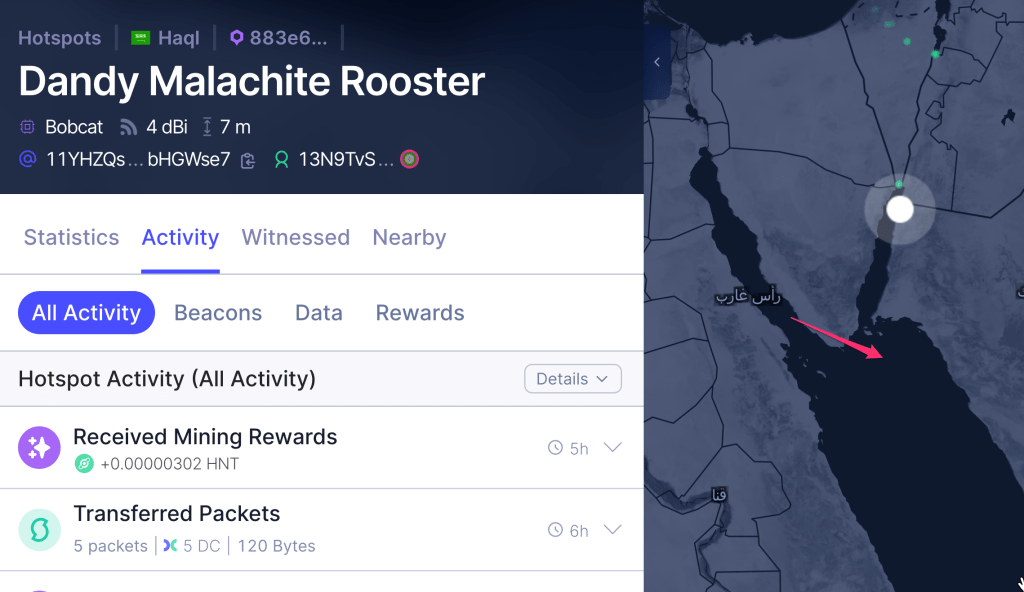

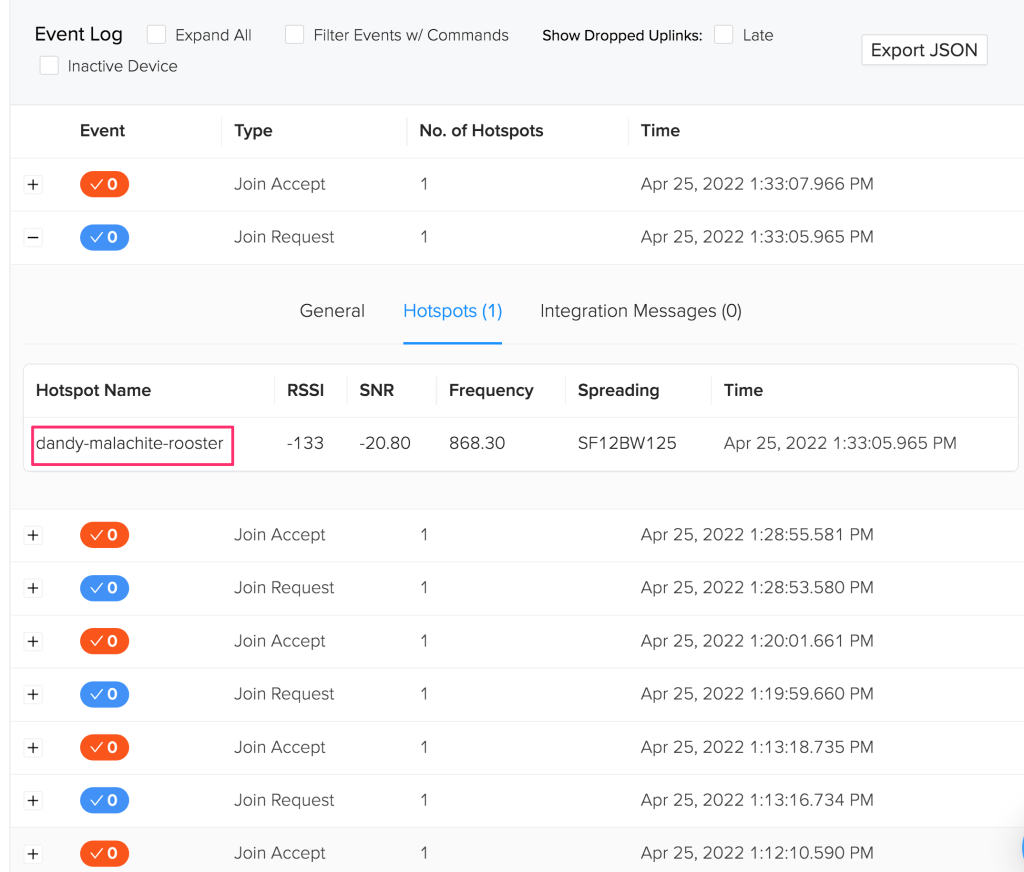

Uçuşun ikinci günü siz aprs.fi’de bir hareket görmediniz ama aslında balonumuz hala çalışıyordu. Ben Helium Console’da gün boyu “Join Request” istekleri gördüm aşağıdaki gibi. Fakat hep sadece “Dandy Malachite Rooster” isimli tek bir hotspot tarafından duyulmuş. Maalesef bölgede çok az sayıda hotspot olduğu ve balona çok uzak olduğu için hotspot balonumuzun sinyalini duymuş ama hotspot’un geri yolladığı “Join Accept” mesajını balonumuz duyamamış.

Bunun sebebi de hotspot’un büyük ihtimalle anteninin bina içinde olması. Çünkü Helium Explorer’da anten kazancına bakınca Bobcat’in kendi standart 4 dBi anteni gözüküyor. Ayrıca hotspot çevresindeki hotspotlardan da pek sinyal alamamış. Bu genelde ev içinde kullanılan hotspot’larda gözüküyor.

Fakat sorun değil, bir sonraki gün yani üçüncü gün hotspot’ların bol olduğu bir bölgeye girecek. O zaman Join olacak ve konum bilgisi gönderecektir.

Birinci Gün (24 Nisan 2022):

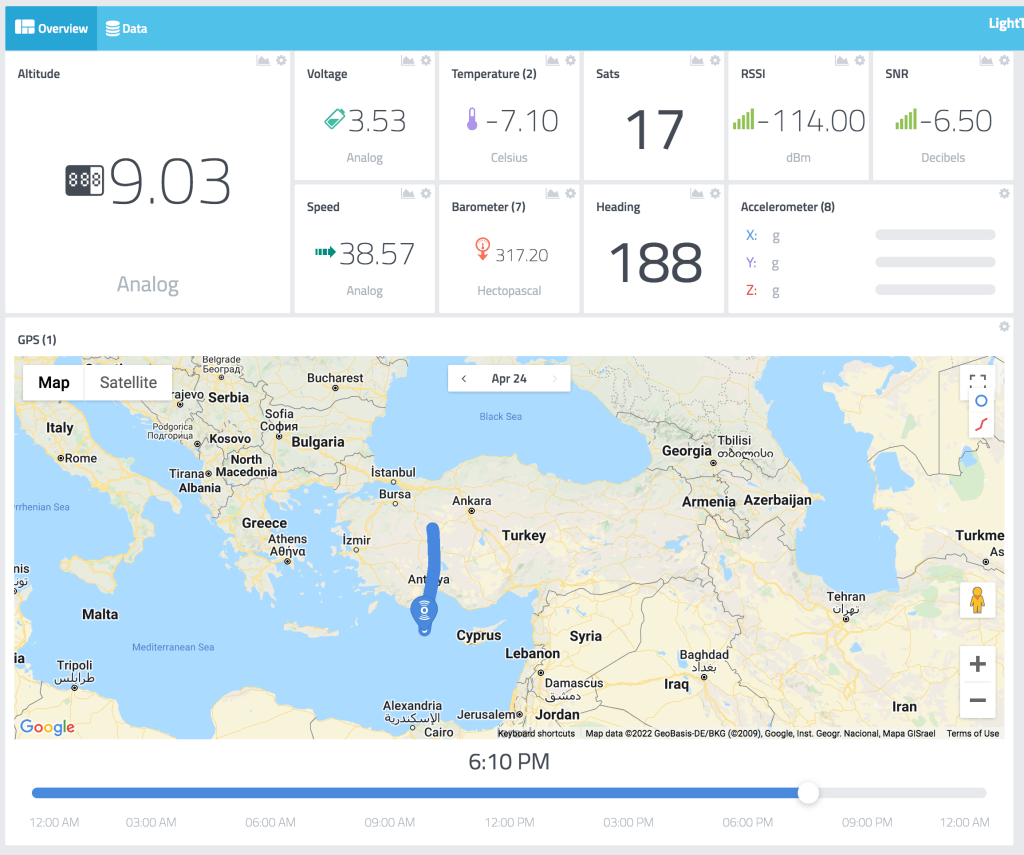

Uçuşun ilk günü tahmin ettiğimden de iyi geçti. SF7’nin bu kadar iyi sonuç vereceğini açıkçası ummuyordum. Bir sonraki uçuşta muhtemelen hem SF7 kullanırım. SF7, SF8, SF9 ve SF10 karışık kullanmama rağmen bugün toplam 957 beacon atmış, sadece SF7 kullansaydım muhtemelen çok rahat 2.000 bin olurdu bu rakam.

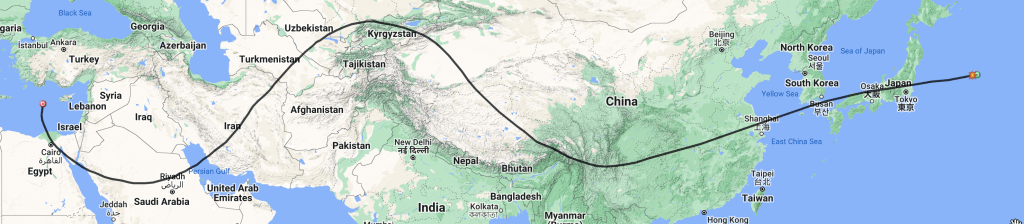

Bu arada balonun son konumuna ve son hava tahminlerine göre balonumuzun rotası aşağıdaki gibi olacak. Türkmenistan’a kadar balonu takip etme imkanımız olacak İran’da da hotspot’lar olduğu için ama ondan sonra Japonya’ya kadar yok. (Çin’deki hotspotların frekansı çok farklı)
