LoRaWAN Tracker – PBF-21

Yeni geliştirdiğimiz LoRaWAN Tracker ile Helium LoRaWAN ağında ikinci test uçuşu. Yazının sonunda takip linkini ve güncellemeleri bulabilirsiniz.

Geçenlerdeki bir yazımızda kısaca LoRa ve LoRaWAN teknolojisinden bahsetmiş, bir önceki yazımızda da ilk test uçuşumuzu paylaşmıştım. Geçtiğimiz günlerde de LoRaWAN Tracker’ımızı resmen yayınlamış https://github.com/lightaprs/LightTracker-1.0 adresinden paylaşmıştık. Bu yüzden eğer LoRa veya LoRaWAN teknolojisini ilk defa duyuyorsanız lütfen önceki yazılarımıza bir gözatın.

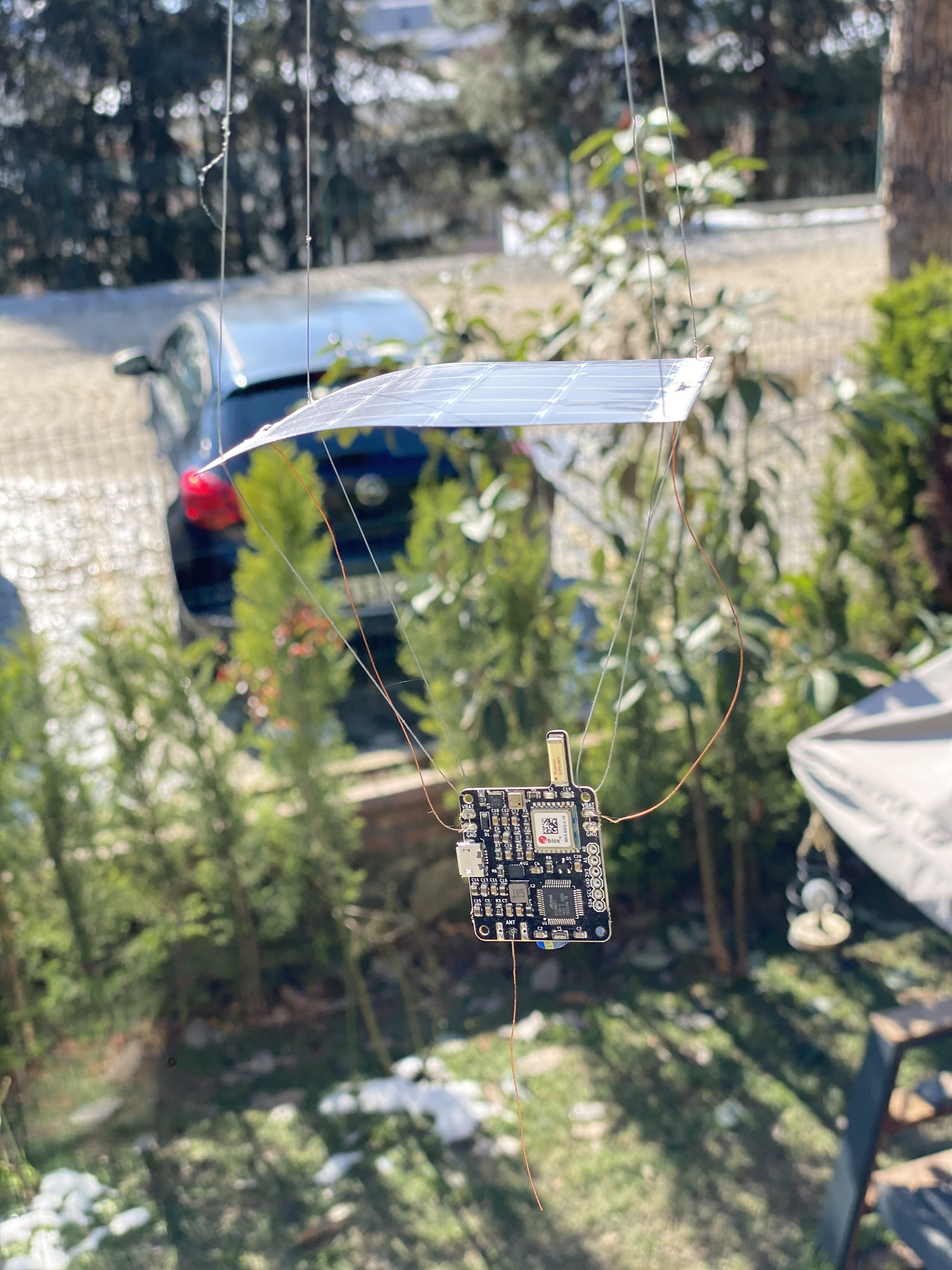

lorawan-light-tracker-testBu test uçuşunun amacı hızla büyüyen Helium LoRaWAN ağında, yeni ülkelere konan hotspotlar ile kapsama alanını test etmek ve ulaşabilirse balonumuzun Güney Kore veya Japonya’dan sinyallerini (Region AS923) almak. Tabii Amerika’ya da ulaşabilirse süper olacak 🙂 Bu arada

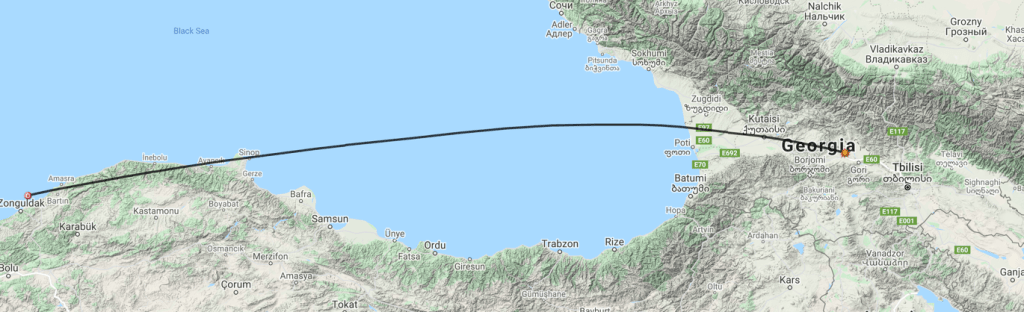

pbf21-ilk-gun-tahmini-rota

Yukarıda https://predict.habhub.org ‘dan aldığım tahmini rotayı görebilirsiniz. Yarın sabah Gürcistan açıklarında uyanacak yani solar panel sistemi tekrar çalıştıracak ve o bölgedeki tek hotspot grubu olan Tiflis’teki hotspot’lar ile iletişime geçmesini umacağız. Fakat hesapladığım bölgede uyanırsa hotspot’lardan maksimum 200 km. uzakta olacağı için bağlantı sorunu olacağını düşünmüyorum ama yine de göreceğiz. Çünkü ilk join işlemi için hotspot’un da bizim balona sinyal ulaştırması gerekiyor.

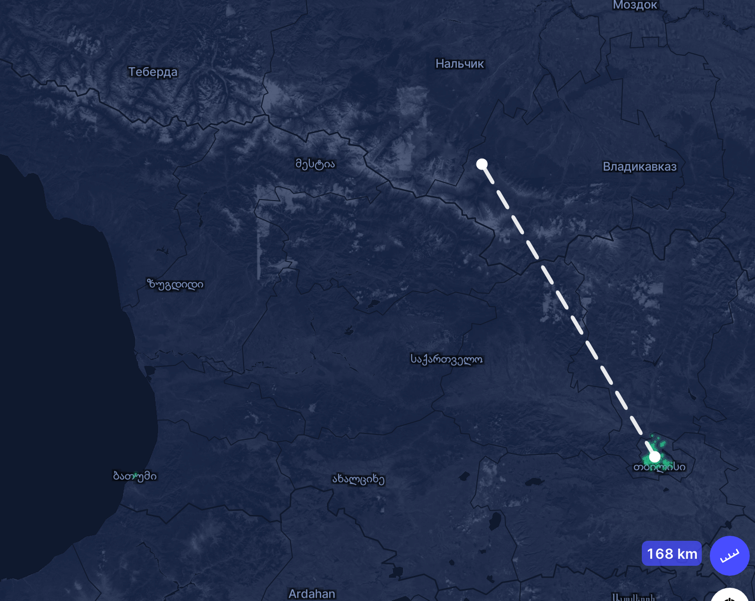

helium-lorawan-tiflis

Bu arada sistemin toplam ağırlığı bir önceki uçuştaki gibi aynı, yani yaklaşık 11 gram. Nerdeyse bire bir aynı şekilde hazırladım. Herşey aynı olduğu için farklı bir foto paylaşmadım.

Bu testte kullandığımız payload’un toplam ağırlığı 10.65 gram

Yazının devamında takip edebildiğimiz her gün için ayrıca güncellemeler paylaştım. Arada sayfayı ziyaret edip siz de gelişmeleri takip edebilirsiniz 🙂

Modülümüz kısmen helyum dolu 2 adet parti balonu ile göğe yükselirken 🙂

Balonumuzu aşağıdaki adresten de takip edebilirsiniz. LoRaWAN ağından aldığım datayı Amatör Telsizci olduğum için aprs.fi’ye yönlendiriyorum. Sinyal aldığı her bir hotspot’u da harita üzerinde ev ikonu şeklinde geçici gösteriyorum. Ev yani hotspot ikonuna tıklarsanız hotspot’un ismini görebilirsiniz.

İkinci Gün (23 Ekim 2021):

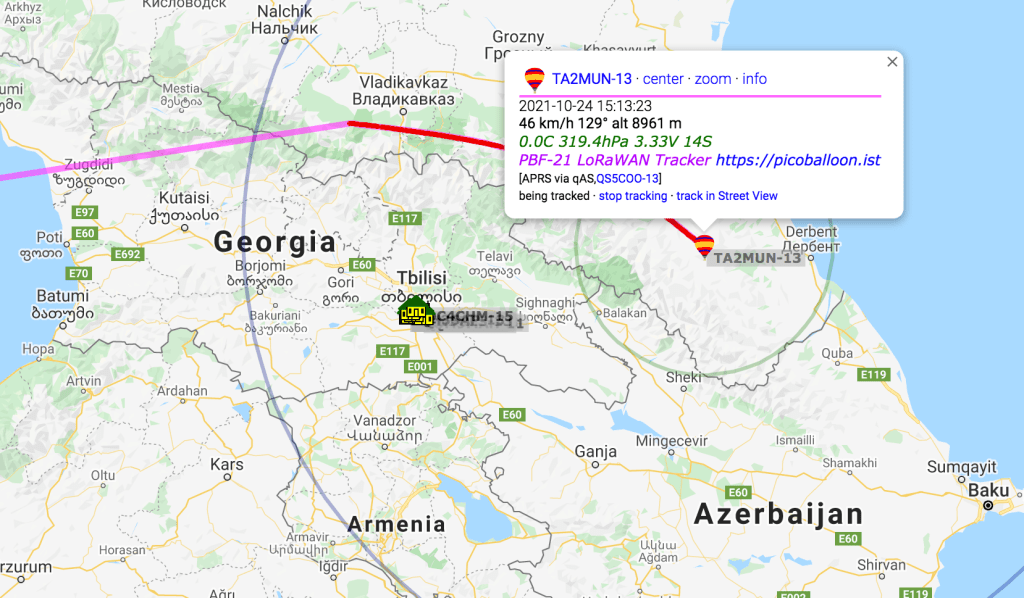

Balonumuz ikinci gün sabahında bir önceki gün tam tahmin ettiğimiz noktada yani Gürcistan açıklarında uyandı ve Tiflis’teki hotspot’lar aracılığı ile iletişim kurmayı başardı.

Üçüncü günde maalesef sinyal almayı beklemiyoruz çünkü sabah İran-Afganistan sınırına varmış olacak ve maalesef o bölgede hotspot yok. Sonraki gün de Çin’e geçmiş olacak ama oradan da sinyal alamayacağız frekans desteklemediği için. Dolayısıyla balonumuzun hafta sonuna kadar Kore’ye veya Japonya taraflarından geçmesini beklemekten başka şansımız yok şu an.

Tahmini güncel rota

Birinci Gün (23 Ekim 2021):

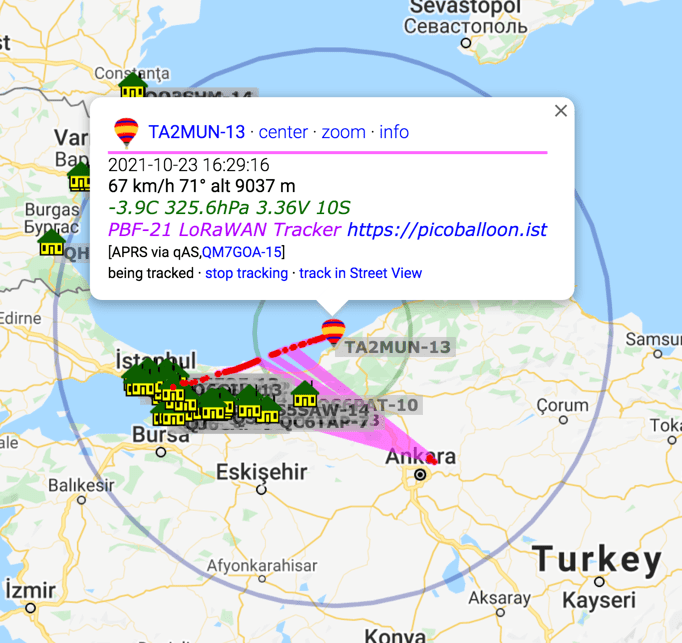

Balonumuz ilk gününde gayet güzel bir şekilde yükseldi ve 9 bin metreye kadar çıktı. En son 16:29 gibi son sinyalini atabildi çünkü artık solar panel süper kapasitörleri doldurabilecek kadar enerji üretemiyordu. Kodu minimum 3.3V’ye göre ayarlamıştım. Yani eğer kapasitörün voltajı 3.3V’un altına inerse hiç bir işlem yapmıyor işlemci, bekliyor dolmasını. Tabii solar panel yine de dolduramazsa yavaş yavaş gece uykusuna hazırlanıyor 🙂

Bu arada radyo modülümüzden çok memnunum, Romanya’ya kadar yani 350 km uzağa sinyal yollamayı başardı.

İkinci gün sabahı ise Tiflis’e varmadan uyanmasını ve orada sisteme “join” olup takip imkanı sunmasını bekliyorum. Umarım yüzümüzü kara çıkartmaz 🙂

Önemli Not: Arada balon sanki Ankara’daymış gibi sıçrama yapıyor. O konumlar doğru değil. Son zamanlarda drone’lara karşı havada ciddi bir GPS jamming yapıldığı için oluyor o sıçramalar. Bu konuyla ilgili haberi buradan okuyabilirsiniz.
