Kod adı PBF-7 olan ve uzaktan takip edebileceğimiz yedinci piko balon
uçuşumuzu gerçekleştiriyoruz. Bu uçuşta bu sefer farklı bir rota (Doğu Avrupa) izleyip balonumuzu mümkün olduğunca uzun süre takip etmeye çalışacağız.
3. Gün (06 Haziran 2017 – 10:00) : Balonumuzdan üçüncü gün sabah çalışır çalışmaz Suriye üzerinde iken 2 adet paket alabildik. Artık gittiği yönde ve bulunduğu bölgede iGate olmadığı için son anda birkaç paket yollayabilmiş 🙂
Umarız bundan sonraki uzun yolculuğunda başına birşey gelmeden Avrupa’dan tekrar giriş yapar 🙂
Not: İlk güne ait bazı paketler sorunlu bir iGate (YM1KD-1) tarafından hatalı bir şekilde akşam tekrar yollandığından konumu sıçrama yapmış gibi gözüküyor, şaşırmayın. (iGate’i kuranlara sorunu ilettik bakıyorlar.)

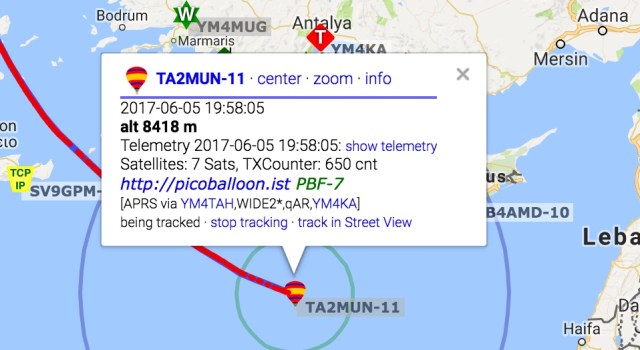

2. Gün (05 Haziran 2017 – 20:25) : Balonumuz ikinci gününde Ege’den Akdeniz’e doğru yol aldı ve Kıbrıs açıklarında güneş batmadan en son sinyalini yolladı.
Bundan sonraki rotasında (doğuya doğru) pek iGate yok. Bu yüzden önümüzdeki 10 gün kadar sinyal almayı beklemiyoruz. Bir tek belki yarın sabah İsrail’i çok geçmemiş olursa, oradaki iGate’lere sinyal yollayabilir. Yoksa bir süre bekleyeceğiz dünyanın etrafında bir tur atıp atamayacağını.

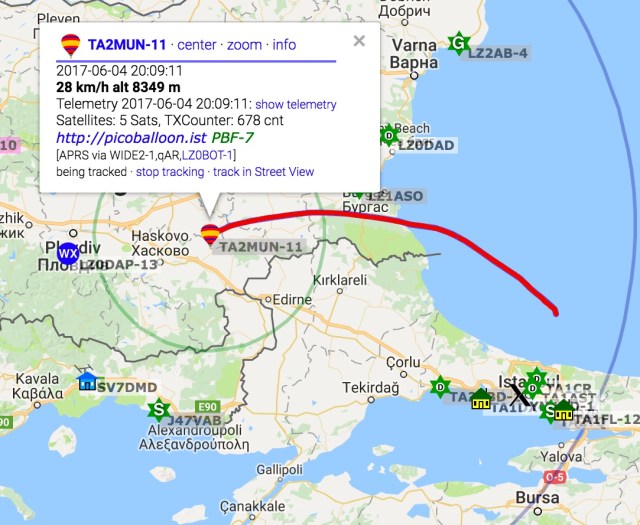

1. Gün (04 Haziran 2017 – 22:20) : Balonumuzu sabah güneş doğmadan önce yollamış ve sabah sekiz civarı ilk sinyali almaya başlamıştık. Tüm gün de saatte ortalama 30 km. hızla ilerleyerek Bulgaristan’a kadar ulaştı. Gece güneye doğru yol almasını ve Ege Denizinde iken yine sabah saatlerinde ilk sinyalini yollamasını bekliyoruz.
Bu arada balonumuz hiç beklemediğimiz şekilde 8.500 metre civarlarında gidiyor. En yüksek olarak da 8726 metreye kadar çıktı.
———————————————————————————————————-
Bir önceki uçuşumuzda, değişken frekanslı (frequency agile) bir radyo modülü kullanmıştık. Bir sonraki uçuşta yine değişken frekanslı kullanacağız ama bu sefer her zamanki gibi sabit frekanslı (144.800 MHz) bir modül kullanıyoruz ve amacımız Doğu Avrupa rotasını test etmek. Ayrıca günler artık uzun olduğu için iGate’lerin olduğu yerlerde daha uzun süre takip etmeyi umuyoruz.
Hazırlık

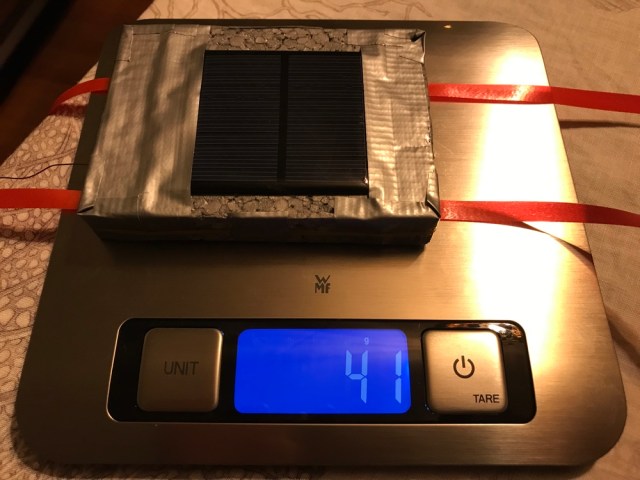

Bu uçuşta kullandığımız modüller, ilk uçuşlarımızda kullandıklarımızla hemen hemen aynı.
Sistemimizle ilgili biraz daha detay paylaşacak olursak:
- Solar panel ve 2 adet 10F’lik kapasitör kullandık. 2 adet kapasitör kullanmamızın nedeni enerjiyi önce depolayıp sisteme stabil bir şekilde enerji vermek.
- Yine Arduino Pro Mini kullandık ve daha hafif olduğu için 3.3 Volt’luk modelini tercih ediyoruz.
- Balonumuzun APRS sistemi üzerinden takibi için ilk uçuşlarda olduğu gibi 144.800 MHz’lik Radiometrix H1 modülünden kullandık.
Not: APRS konusunda daha detaylı bilgi almak için bu yazımıza göz atabilirsiniz.
PBF-7’de Kullanılan Modüllerin ve Malzemelerin Tüm Listesi
- Arduino Pro Mini (3.3V) : Arduino Pro Mini’nin 5 Voltluk modeli de var fakat biz daha hafif olan 3.3 Voltluk olanından kullandık. https://www.direnc.net/arduino-pro-mini-3v3
- GPS Modülü ve Anteni (uBLOX MAX-M8C) : Yüksek irtifa uçuşları için tasarlanmış 1.5 gramlık bir GPS modülü ve anteni. https://store.uputronics.com/index.php?route=product/product&path=60_64&product_id=72
- APRS Modülü (Radiometrix HX1) : 144.800 MHz frekansında çalışan APRS modülü. https://store.uputronics.com/index.php?route=product/product&search=Radiometrix&product_id=63
- Emaye Bobin Teli : Çok hafif ve dışı emaye kaplı olduğu için yalıtkan. Anten olarak ve modül bağlantılarında kullandık. http://urun.gittigidiyor.com/bilgisayar-tablet/0-50-emaye-bobin-teli-50-metre-258070434
- Solar Panel (Güneş Pili) : Fazla ağır olmaması için küçük ebatlı 5.5V’luk ve 90 mA’lık solar panellerden kullandık. Epoksi kaplı oldukları için çok ağır oluyor daha büyükleri. https://www.aliexpress.com/item/5PCS-X-0-6W-5-5V-90mA-0-5w-5V-polycrystalline-solar-Panel-small-solar-cell/32321568495.html
- Kapasitör : 2.7V’luk, 10 Farad’lık kapasitörlerden kullandık. Esas bu işler daha ideal Lithium Ion kapasitörler var. Onlardan edininceye kadar geçici çözüm. https://www.aliexpress.com/item/Universal-Capacitors-Ultracapacitors-2-7V10F-super-capacitor-10F-2-7V-low-ESR-fast-charging-small-power/32688216790.html
- Silver Giant Round 36″ Qualatex Foil Balloon : Alüminyum parti balonu kullanıyoruz fakat Türkiye’de bu kalitede ve büyüklükte bulmak zor olduğu için Amerika’dan getirtiyorum hep. Fakat parti malzemeleri satan mağazalarda başka markaların daha küçük ebatlılarını (18″ çapında) bulabilirsiniz. https://www.amazon.com/gp/product/B01EZXG3AS
- Balon için helyum : Hidrojene göre daha pahalı ama kesinlikle çok çok daha güvenli. Kesinlike helyum ile başlayın, ayrıca parti malzemeleri satan yerlerde kolayca bulabilirsiniz. (Lütfen uzmanlaşmadan ve gerekli eğitimi almadan hidrojen kullanmayın. Hidrojen çok yanıcı bir gazdır.)
- Yalıtım için köpük : Her yerde bulabilirsiniz. İnşaat malzemeleri satan mağazalarda kesin oluyor.
- Kaynak Kod : Bu uçuşta kullandığımız Arduino kaynak koduna https://github.com/clkasd/picoBalloons adresinden ulaşabilirsiniz.
Henüz göz atmadıysanız Sık Sorulan Sorular sayfamıza bir göz atmanızı öneririz 🙂 Ayrıca bir sonraki uçuş (PBF-8) için de hazırlıklara devam ediyoruz
