PBF-8

Kod adı PBF-8 olan ve uzaktan takip edebileceğimiz onbirinci piko balon
uçuşumuzu gerçekleştiriyoruz. Bu uçuşta bu sefer yeni ve çok daha hafif bir panel ve kapasitör deniyoruz. Bir de bu uçuşa tek başıma hazırlandım Aykut bu aralar çok yoğun olduğu için. Yani lehimleri bile yaptım, umarım güzel yapmışımdır 🙂

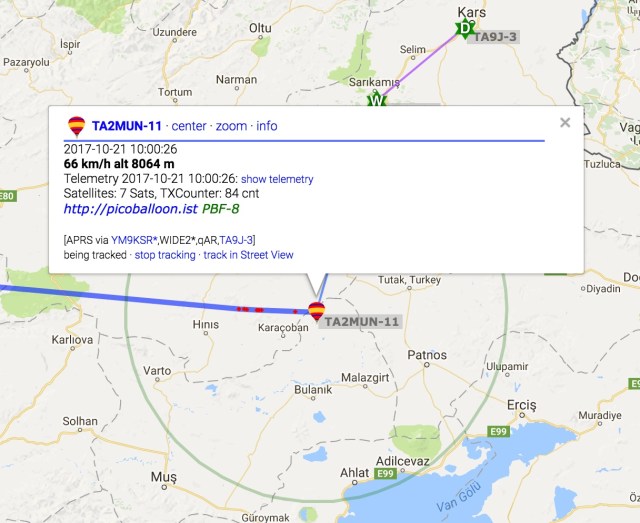

2. Gün (21 Ekim 2017) : Balonumuz ikinci günde tahmin ettiğim gibi Van Gölü açıklarında sinyal yolladı ama anten sorunu nedeniyle sadece 8-10 tane. Eğer öğleden sonra da sinyal alabilseydik çok iyi olacaktı balonun çıkabildiği maksimum yüksekliği görebilme adına.

Fakat en azından şunu gördük, ağırlığı azaltmak maksimum yüksekliği çok fazla arttırmıyor ama minumum yüksekliği (özellikle geceleri balon soğuduğu zaman) kesin arttıyor ki bu da iyi birşey. Lakin bir test daha yapmam gerekecek tam emin olmak için.

1. Gün (20 Ekim 2017) : Sabahın erken saatinde yolladığımız balonumuz ilk günün sonunda Ankara’ya kadar ulaştı. İlk gün olduğu için de maksimum 8.000 metreye kadar çıktı. İkinci gün ise daha yükseğe çıkmasını bekliyorum.

Bu arada farkettim ki anteni optimize etmemişim. Yani test sırasında taktığım antenle yollamışım. Bu yüzden kapsama alanı çok daha düşük (<150km) Umarım yarın digilerden çok uzak kalmaz doğu anadoluda çok fazla Digi veya iGate olmadığı için.

—————————————–

Hazırlık

En son uçuşlarımızda değişken frekanslı modüller kullanmış fakat panellerin ağırlığı nedeniyle toplam sistem ağırlığını çok fazla düşürememiştik. (Aslında epey düşürdük ama balonunun yüksekliğini istediğimiz kadar artmamıştı)

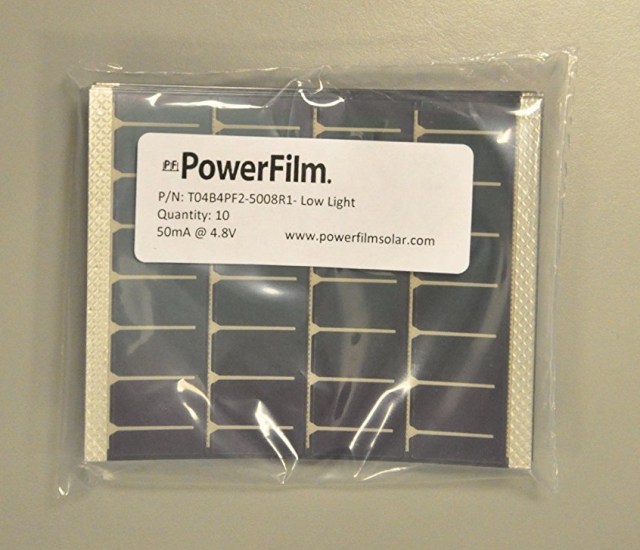

Bu nedenle çok daha hafif bir panel arayışına girdim ve PowerFilm‘in 4.8V ve 50mA’lık panellerinden sipariş edince tam aradığımız panel olduğunu gördüm. Çünkü iki tane kullanınca sadece 8 gram ediyordu ve akım 100 mA’ya çıkıyordu. (Önceki paneller aynı güçte idi ama ağırlıkları 15 gramı buluyordu)

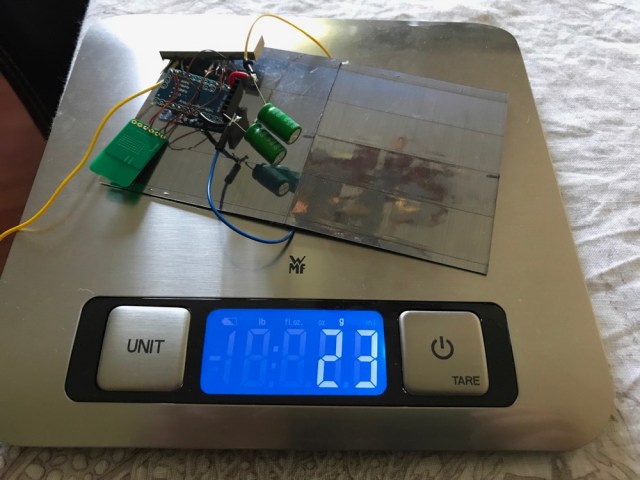

Hazır panellerin ağırlığını düşürmüşken biraz da yine ağırlık yapan kapasitörleri düşürmeye karar verdim ve 10F yerine 2F’lik kapasitörlerden kullandım. Bu sayede toplam ağırlık 23-24 gramlara kadar düştü.

Tabii kapasitörleri düşürünce değişken frekanslı ama yüksek güç (0.5 Watt) çeken modüllerden kullanmak istemedim. Bu yüzden sırf daha yükseklere çıkabilmek için ilk uçuşlarda kullandığımız Radiometrix HX1’lardan kullandım. Bu yüzden frekans sabit (144.800MHz) fakat bu modük 0.3 Watt çektiği için yeni panel ve kapasitör sorunsuz çalışıyor.

Bu uçuşa ait sistemimizle ilgili değişiklikleri özetleyecek olursak:

  • 2 adet PowerFilm solar panel ve 2 adet 2F’lik kapasitör kullandık.
  • Yine Arduino Pro Mini kullandık ve daha hafif olduğu için 3.3 Volt’luk modelini tercih ediyoruz.
  • Balonumuzun APRS sistemi üzerinden takibi için ilk uçuşlarda olduğu gibi 144.800 MHz’lik Radiometrix H1 modülünden kullandık.

Not: APRS konusunda daha detaylı bilgi almak için bu yazımıza göz atabilirsiniz.

PBF-8’de Kullanılan Modüllerin ve Malzemelerin Tüm Listesi

  • Silver Giant Round 36″ Qualatex Foil Balloon : Alüminyum parti balonu kullanıyoruz fakat Türkiye’de bu kalitede ve büyüklükte bulmak zor olduğu için Amerika’dan getirtiyorum hep. Fakat parti malzemeleri satan mağazalarda başka markaların daha küçük ebatlılarını (18″ çapında) bulabilirsiniz. https://www.amazon.com/gp/product/B01EZXG3AS
  • Balon için helyum :  Hidrojene göre daha pahalı ama kesinlikle çok çok daha güvenli. Kesinlike helyum ile başlayın, ayrıca parti malzemeleri satan yerlerde kolayca bulabilirsiniz. (Lütfen uzmanlaşmadan ve gerekli eğitimi almadan hidrojen kullanmayın. Hidrojen çok yanıcı bir gazdır.)

Ayrıca henüz göz atmadıysanız Sık Sorulan Sorular sayfamıza bir göz atmanızı öneririz 🙂

Mustafa Tan
TA2MUN

Bu yazı APRS, Arduino, Genel içinde yayınlandı ve , , , , , , , , , , , , , , , , , olarak etiketlendi. Kalıcı bağlantıyı yer imlerinize ekleyin.

9 Responses to PBF-8

  1. Salman dedi ki:

    Tahmini rota nedir?

    Liked by 1 kişi

    • mustafatan75 dedi ki:

      Şu an Van Gölüne doğru ilerliyor.

      Liked by 1 kişi

      • TA1USA dedi ki:

        Aslında balonları Rüzgarın Batı yönüne estiği günlerde havaya bırakmak daha güzel test yapılmış olur.

        Beğen

      • mustafatan75 dedi ki:

        Keşke 😦

        Maalesef öyle günlerin sayısı o kadar çok az ki. Siz de windy.com’den kontrol edebilirsiniz önümüzdeki 10 günü yüksekliği 7.000 metreye ayarlayarak.

        Ayrıca batıya esen bir rüzgar bulsanız daha çok kısa sürede güneye dönüyor hemen. Geçmişte bu tip uçuşlarımız var zaten ama güneye inince bu sefer yine iGate’siz bir bölgeye girmiş oluyor 😦

        Rüzgarın hem batıya estiği hem de kuzeye döndüğü bir stream bulmak lazım ki bu da çok zor 😦

        Liked by 1 kişi

  2. ta1dx dedi ki:

    Başarılar dilerim Mustafa bey, 73!

    Beğen

  3. TA5CT dedi ki:

    Tebrikler çok güzel bir çalışma. Anlık -günlük -haftalık rüzgar bilgilerini https://www.windy.com/?41.021,28.968,5 adresinden takip edip rüzgarın yönüne göre balon için en uygun fırlatma gününü belirleyebilirsiniz diye düşünüyorum. Bu anlık takip bilgilerini yelkende rüzgarı yakalamak için kullanıyoruz size de faydasının olacağını düşünüyorum. İyi çalışmalar.

    Liked by 1 kişi
